スプリングビブラマウント
【冷凍機、コンプレッサー・発電機等の振動機械等の防振にご使用ください。】

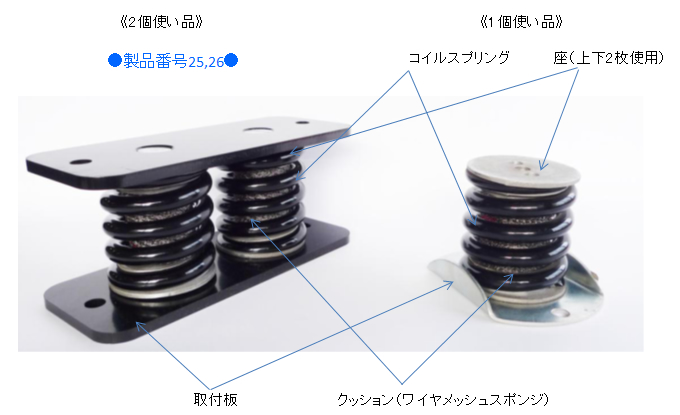

１．構造
ステンレスの弾性体（ワイヤメッシュスポンジ）とコイルスプリングを組み合わせた複合型（ハイブリッド）防振材
２．適用機械
| ・ |
発電機、ファン、ポンプ、コンプレッサー、冷凍機、振動研磨機、振動コンベア―など モーターやエンジンの動力で使用される機械 |
| ・ | 精密測定器、天秤など外部からの振動を嫌う機械 |
３．特長
（１）上下方向のバネが柔らかく低周波振動に有効。
（２）耐熱性に優れる。
（３）耐油性、耐蝕性に優れる。
４．スプリングビブラマウントの選定
| 機械の振動数（回転数rpm） | 型式 | スプリングビブラマウントの固有振動数 |
|---|---|---|
| 6.7～11.7Hz（400～700） | V1136 | 3～4 |
| 11.7～15Hz（700～900） | V1135 | 5～6 |
| 15～16.7Hz（900～1000） | V1134 | 7～9 |
コンプレッサーに使用した場合
使用機械：Ｔ社製コンプレッサー15馬力 重量380kg
使用防振台：スプリングビブラマウントＶ１１３５－０３ 4個
|
防振前 | 防振後 |
|---|---|---|
| 振動速度 | 6.5㎜／sec | 0.38㎜／sec |
| 低減率 | 6.5-0.38／6.5×100%=94.2% | |

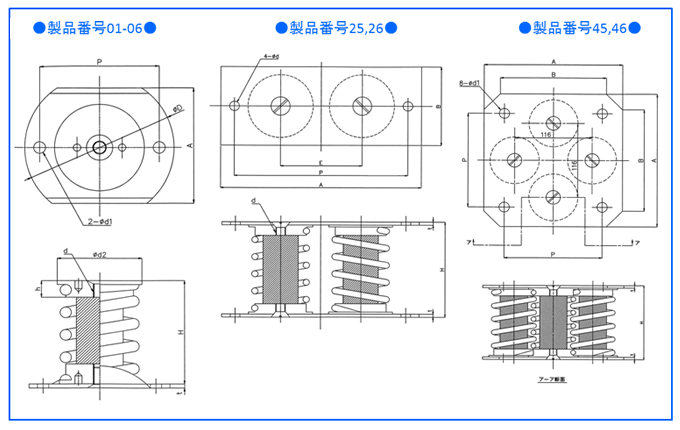

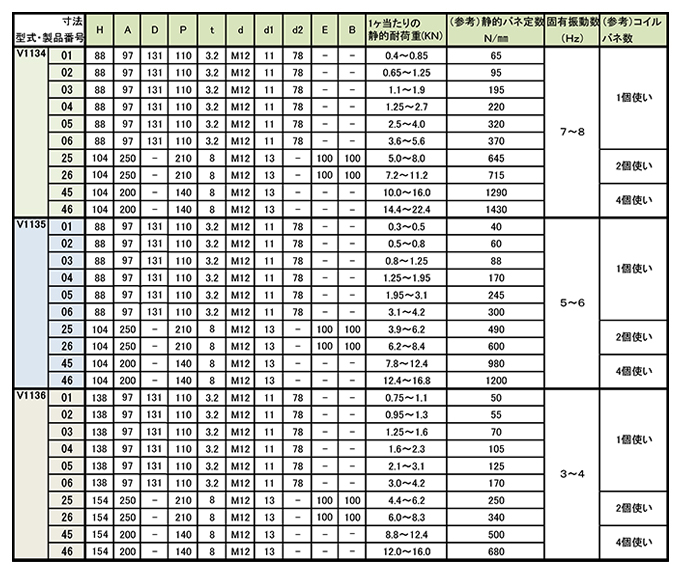

５．仕様一覧
